Bicos de injeção Valvulados Acionamento Mecânico
PRODUTOS > Bicos de Injeção Valvulados Acion. Mecânico
Bico de Injeção Valvulado Acionamento Mecânico
Os Bicos de Injeção Valvulado de acionamento Mecânico são confeccionados em aço H13, tratamento térmico Nitretado com dureza 950 – 1000 HRV, aço para trabalho a quente, ligado ao cromo-molibdênio-vanádio, de excelente tenacidade, alta resistência mecânica e boa resistência ao desgaste em temperaturas elevadas. Apresenta boa resistência à fadiga térmica, ótima resistência ao choque térmico e ao amolecimento pelo calor.
• Para todas as marcas e modelos de máquinas de moldagem por injeção.
• Ponteira de fechamento da agulha adapta-se a todos os portas bicos de ponteira removível padrão existentes.
• São fornecidos em vários modelos e tamanhos, a rosca e o comprimento podem ser alterados conforme a necessidade do cliente.

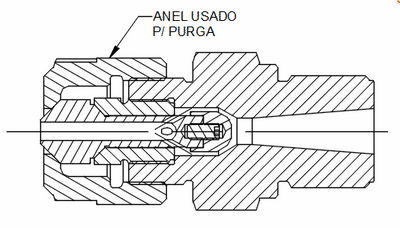

• O Bico é fornecido com um adaptador especial para permitir que você com segurança purgue pela ponta sem ter a necessidade de desmontar, aproximar ou encostar o Bico na face da bucha de injeção no molde.
• O conjunto completo inclui Bico (Ponteira), Unidade de fechamento, Porta Bico de rosca para atender a sua máquina e adaptador especial para fazer a purga.
CARACTERÍSTICAS BÁSICAS
- Tratamento térmico Nitretado.
- Dureza 950 – 1000 HRV.
- Temperatura máx. de trabalho 350 ºC.
- Tratamento superficial oxidação negra.
Este bico Valvulado de baixo custo foi introduzido para fornecer uma alternativa econômica, e logo encontrou um nicho entre muitos moldadores de injeção satisfeitos.
A única condição para usar este tipo de bico valvulado mecânico é que a máquina deve ser operada com quebra de sprue para o bico funcionar, ou seja, o encosto de bico deve recuar pelo menos 25 mm em conclusão do ciclo de injeção.
OBS. A máquina deve ser operada com quebra de sprue para o bico operar corretamente, ou seja, o encosto do bico deve recuar pelo menos 6 mm em conclusão do ciclo de injeção.
ÂNGULO RAIO
Descrição:
O Bico de Injeção Valvulado de Acionamento Mecânico é recomendado para uso em materiais de alta fluidez como: Nylon, PP dentre outros, sendo necessário a máquina trabalhar com o avanço e recuo do Bico, durante a injeção.
O fechamento da Válvula se dá pela pressão do material durante a dosagem.
Sua principal finalidade é eliminar o gotejo e o desperdício de material que normalmente ocorre no momento da dosagem, reduzindo a possibilidade de queima da resistência do Bico.
Como funciona:

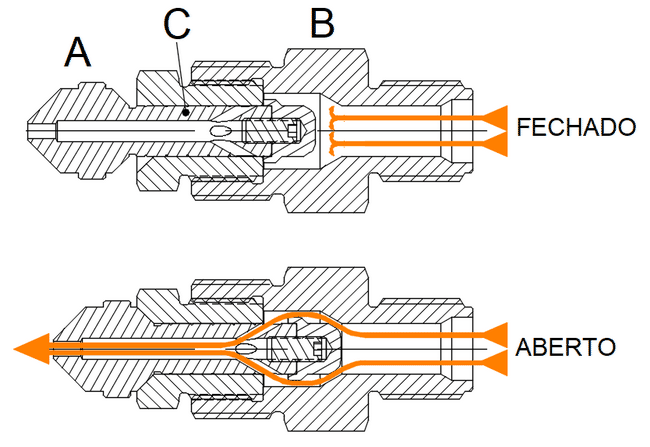

No início do ciclo de injeção, o bico (ponteira) se move para frente e, ao fazer contato com a face da bucha de injeção, força a ponteira (A) contra o corpo (B) e, ao fazê-lo, permite que o material flua pelo êmbolo (C) para encher o molde.
No final do ciclo de injeção, o bico retrai e a pressão do material durante a dosagem força a ponta para a frente, interrompendo assim o fluxo.

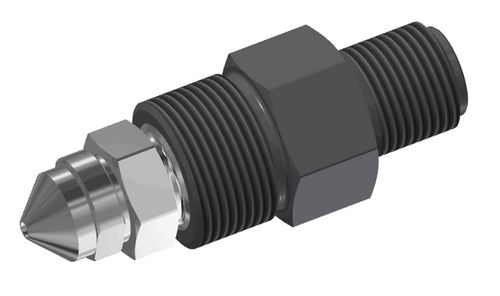

Modelo M1
ÂNGULO

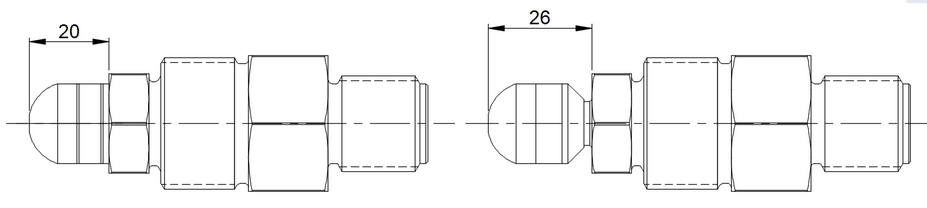

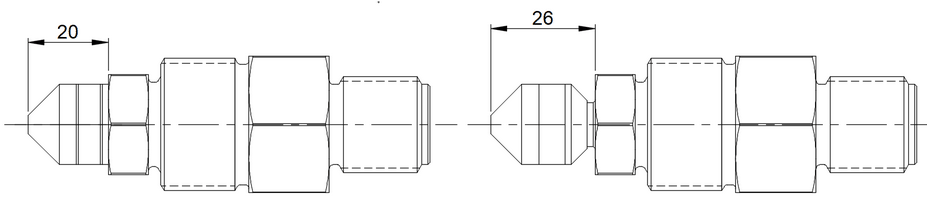

Bico Aberto Bico Fechado

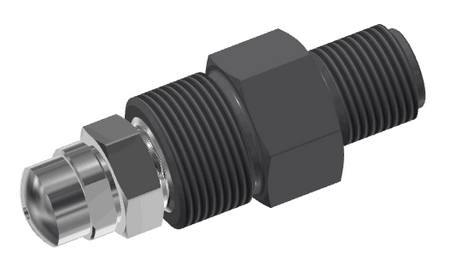

RAIO
Bico Aberto Bico Fechado

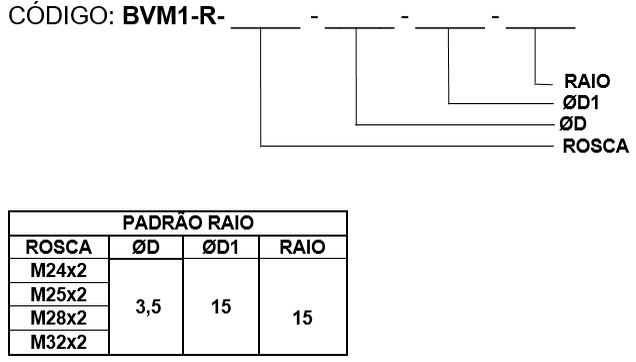

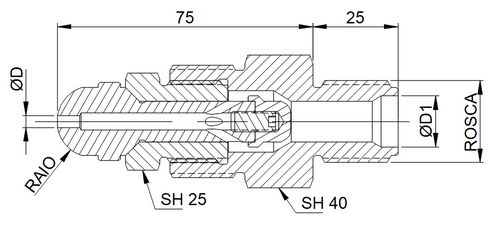

Bico de Injeção Valvulado Mecânico M1 Raio
Características Dimensionais
Bico de Injeção Valvulado Mecânico M1 Ângulo
Características Dimensionais

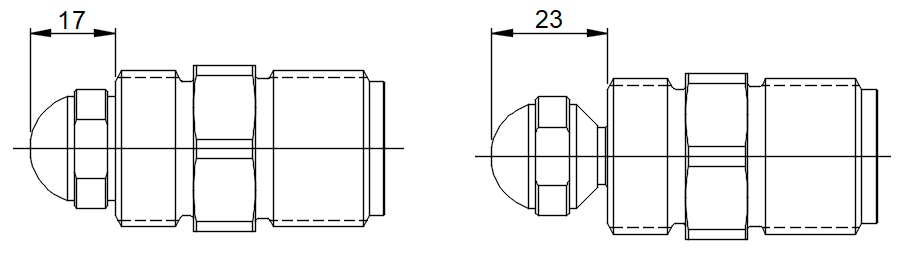

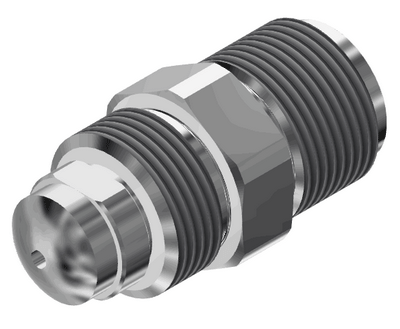

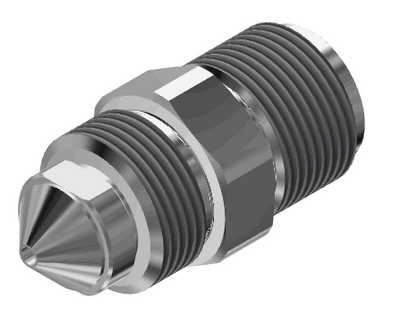

Bico de Injeção Valvulado Mecânico Cartucho

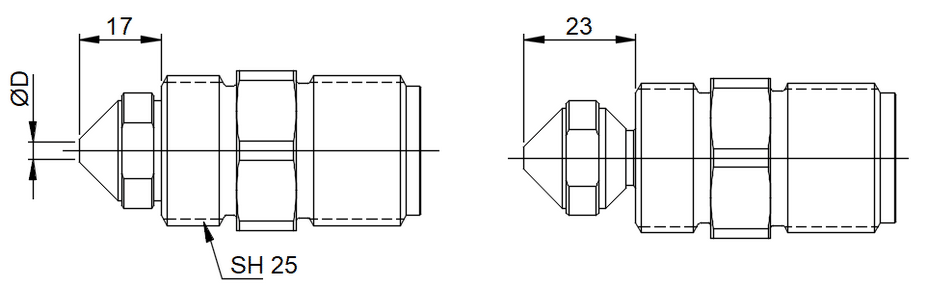

Modelo C1
ÂNGULO
Modelo C1
RAIO

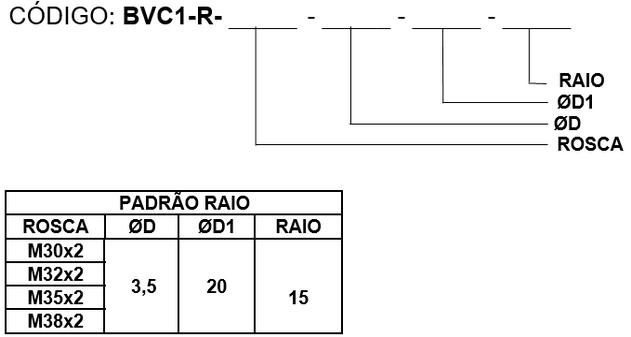

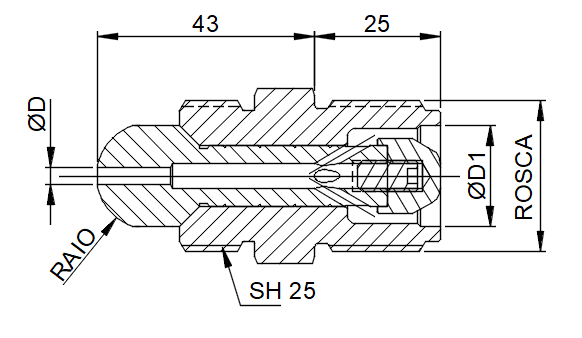

Bico de Injeção Valvulado Mecânico Cartucho C1 Raio
Características Dimensionais

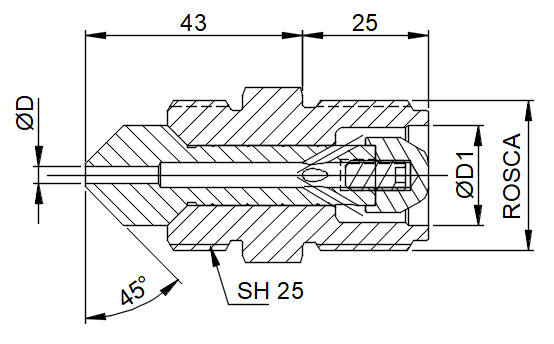

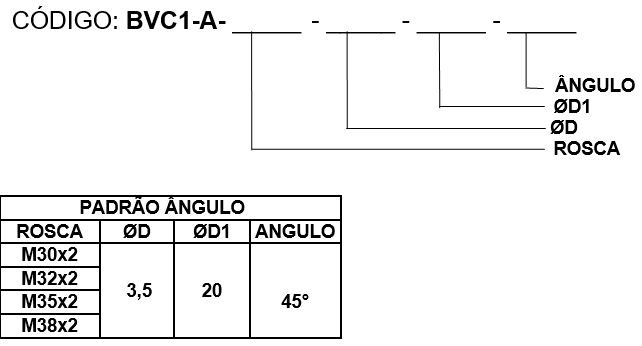

Bico de Injeção Valvulado Mecânico Cartucho C1 Ângulo
Características Dimensionais
Bico de Injeção Valvulado Mecânico, Opções:

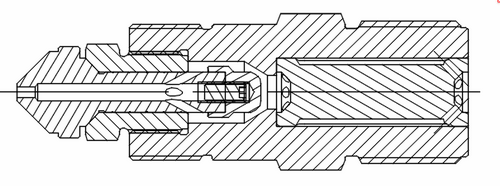

- Pode ser fornecido com Filtro Homogeneizador.
