Aplicador cartesiano de HOT MELT Série C1A
PRODUTOS > Sistema de aplicação de Poliuretano - HOT MELT
Sistema
de aplicação de adesivo HOT MELT.
A nova
célula dosadora é um sistema de aplicação com operação no modo automático e semiautomático
para aplicação de adesivo HOT MELT de uma grande variedade de peças.
O sistema permite processar materiais sintéticos de baixa, média a alta viscosidade, com máxima precisão.
VERSATILIDADE AO TRABALHAR.
A célula dosadora foi desenvolvida de tal maneira que o operador consegue realizar uma ampla gama de tarefas de forma simples e segura.
O pré-ajuste e controle de todos os parâmetros do sistema e do processo asseguram um processo de produção estável.
A operação e programação de silhuetas dos contornos de peças ficou muito mais fácil com o controle multifuncional programável em terminal usa o software de controle (AUTOMATA), de interface amigável, com visor colorido sensível ao toque, tipo touchscreen de 10” e com funções para facilitar a programação, ajustes e controle do processo e das unidades periféricas.
O pré-ajuste e controle de todos os parâmetros do sistema e do processo asseguram um processo de produção estável.
Descrição.

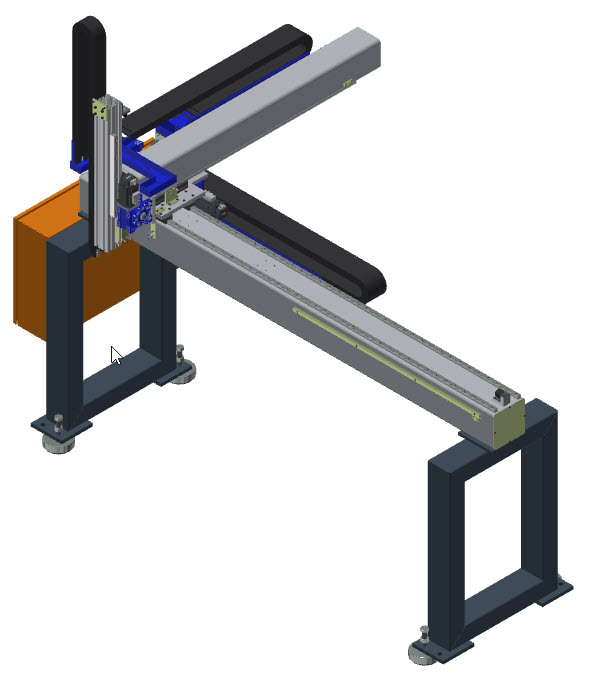

Robô cartesiano linear de 3 eixos altamente dinâmico com acionamento por cremalheira ocional com correia sincronizada, de construção robusta e altas taxas de aceleração, para alta aplicação de precisão de materiais poliméricos reativos.
Um sistema operado por teclado / diálogo / menu é usado para executar, programar e controlar o sistema.
Os dados operacionais são exibidos em uma tela montada no controle central de dosagem e mistura da unidade.
O sistema foi projetado para aplicações que envolvem processamento de alta velocidade combinado com rápidas mudanças de direção.
• Estrutura do chassi baseada em uma construção robusta em estrutura de aço soldado, equipada com vibrastops com nivelamento ajustável pés e pontos de ancoragem no chão.
• Sistema de guia com rolamentos lineares de baixo atrito e desgaste e livres de manutenção, projetados para operação com alta carga e altas velocidades.
• Servo motor dinâmico e redutores planetarios.
• Sensores de fim de curso e referência mecânicas.
• Uso de porta cabos para a proteção de linhas de energia de ar comprimido, elétrica e hidráulica.
• Controle de deslocamento integrado no controle “IPC” da unidade central de mistura e dosagem.
• Teach-in-Box multifuncional.
 |
Características Técnicas.
Velocidade: X - Z, 2 m/s.
Velocidade: Y, 1 m/s.
• Aceleração: 2 m/s^2.
• Zona de deslocamento.
0800 x 0600 x 300 (X / Y / Z)
1000 x 1000 x 300 (X / Y / Z)
1500 x 1000 x 300 (X / Y / Z), Opcional Eixo – Y - 1250 ou 1500 e Eixo – Z - 500
2000 x 1000 x 300 (X / Y / Z), Opcional Eixo – Y - 1250 ou 1500 e Eixo – Z - 500
2500 x 1000 x 300 (X / Y / Z), Opcional Eixo – Y - 1250 ou 1500 e Eixo – Z - 500
3000 x 1000 x 300 (X / Y / Z), Opcional Eixo – Y - 1250 ou 1500 e Eixo – Z - 500
